SMD1206封装系列


SMD1206封装系列
运用范围:所有高密度电路板

产品特性:表面贴装组件,比普通SMD保险丝动作更快

工作电流:0.05A~3.5A

工作温度范围:-40℃ to 85℃

无铅、无卤环保产品,符合RoHS标准和REACH标准

安规认证:UL

产品规格书

电气特性(25°C ):
型  号 印碼 工作電壓  最大電流  保持電流  跳閘電流  消耗功率 最大電流跳閘時間 電阻範圍
V max  Imax  I   hold I   trip P 電流 時間 R   i min R1max
(V dc) (A) (A) (A) (W) (A) (Sec) (W) (W)
SMD1206R005SF RA 60 10 0.05 0.15 0.4 0.25 1.5 3.6 50
SMD1206R005SF24v RA 24 10 0.05 0.15 0.4 0.25 1.5 3.6 50
SMD1206R010SF R1 60 10 0.1 0.25 0.4 0.5 1 1.6 15
SMD1206R010SF24v R1 24 10 0.1 0.25 0.4 0.5 1 1.6 15
SMD1206R012SF R1 60 10 0.12 0.29 0.4 0.5 1 1.6 15
SMD1206R012SF24v R1 24 10 0.12 0.29 0.4 0.5 1 1.6 13
SMD1206R016SF33v R2 33 10 0.16 0.37 0.4 1 0.3 1 6
SMD1206R016SF24v R2 24 10 0.16 0.37 0.4 1 0.3 1 6
SMD1206R016SF R2 16 10 0.16 0.37 0.4 1 0.3 1 6
SMD1206R020SF R2 24 10 0.2 0.46 0.6 8 0.08 0.35 2.7
SMD1206R020SF30V R2 30 10 0.2 0.46 0.6 8 0.08 0.35 2.7
SMD1206R020SF48V R2 48 10 0.2 0.46 0.6 8 0.08 0.35 2.7
SMD1206R025SF R2 16 10 0.25 0.5 0.6 8 0.08 0.35 2.5
SMD1206R025SF24V R2 24 10 0.25 0.5 0.6 8 0.08 0.35 2.5
SMD1206R025SF30V R2 30 10 0.25 0.5 0.6 8 0.08 0.35 2.5
SMD1206R025SF48V R2 48 10 0.25 0.5 0.6 8 0.08 0.35 2.5
SMD1206R035SF R3 6 35 0.35 0.75 0.6 8 0.1 0.25 1.3
SMD1206R035SF16V R3 16 35 0.35 0.75 0.6 8 0.1 0.25 1.3
SMD1206R035SF30V R3 30 35 0.35 0.75 0.6 8 0.1 0.25 1.3
SMD1206R050SF R5 6 35 0.5 1 0.6 8 0.1 0.15 0.7
SMD1206R050SF13.2V R5 13.2 35 0.5 1 0.6 8 0.1 0.15 0.7
SMD1206R050SF16V R5 16 35 0.5 1 0.6 8 0.1 0.15 0.7
SMD1206R050SF30V R5 30 35 0.5 1 0.6 8 0.1 0.15 0.7
SMD1206R075SF R7 6 35 0.75 1.5 0.6 8 0.2 0.09 0.5
SMD1206R075SF16V R7 16 35 0.75 1.5 0.6 8 0.2 0.09 0.5
SMD1206R075SF30V R7 30 35 0.75 1.5 0.6 8 0.2 0.09 0.5
SMD1206R100SF R0 6 35 1 1.8 0.6 8 0.3 0.05 0.27
SMD1206R100SF16V R0 16 35 1 1.8 0.6 8 0.3 0.05 0.27
SMD1206R100SF24V R0 24 35 1 1.8 0.6 8 0.3 0.05 0.27
SMD1206R110SF R0 6 35 1.1 2.2 0.6 8 0.3 0.04 0.25
SMD1206R110SF16V R0 16 35 1.1 2.2 0.6 8 0.3 0.04 0.25
SMD1206R110SF24V R0 24 35 1.1 2.2 0.6 8 0.3 0.04 0.25
SMD1206R150SF RX 6 35 1.5 3 0.8 8 0.3 0.025 0.13
SMD1206R150SF13.2V RX 13.2 35 1.5 3 0.8 8 0.3 0.025 0.13
SMD1206R200SF RY 6 35 2 3.5 0.8 8 1.5 0.015 0.08
SMD1206R200SF12V RY 12 35 2 3.5 0.8 8 1.5 0.015 0.08
SMD1206R260SF RZ 6 35 2.6 5.2 0.8 8 2 0.01 0.06
SMD1206R300SF RU 6 35 3 6 1 8 4 0.01 0.05
SMD1206R350SF R- 6 35 3.5 7 1.2 10 5 0.005 0.04
     V max  = 元件在額定電流下能承受的最大電壓.

      I max   =元件在額定電壓下能承受的最大電流.

      I hold   = 25℃靜止空氣環境中,產品不動作的最大電流.

      I trip    = 25℃靜止空氣環境中,最小動作電流.

      Pd      =25℃靜止空氣環境中,產品動作狀態下的消耗功率.

      Ri min/max  =25℃溫度條件下的初始阻值(焊接前).

      R1max  = 25℃溫度條件下,焊接一小時後的最大阻值.

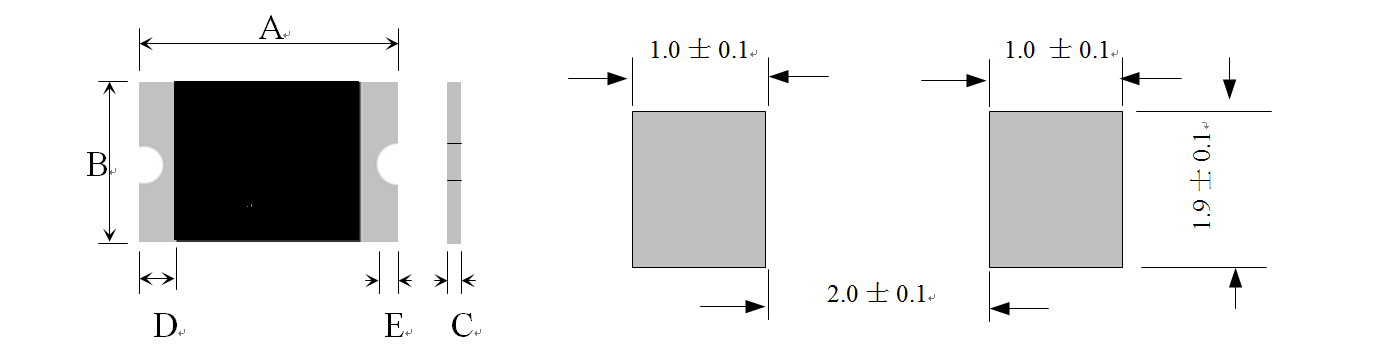

外形尺寸(mm):
型  号 A B C D E
Min. Max. Min. Max. Min. Max. Min. Min.
SMD1206R005SF24v 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R005SF 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R010SF24v 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R010SF 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R012SF24v 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R012SF 3 3.6 1.5 1.9 0.6 1.2 0.15 0.1
SMD1206R016SF 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R016SF24v 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R016SF33v 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R020SF 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R020SF30V 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R020SF48V 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R025SF 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R025SF24V 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R025SF30V 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R025SF48V 3 3.6 1.5 1.9 0.4 1 0.15 0.1
SMD1206R035SF 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R035SF16V 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R035SF30V 3 3.6 1.5 1.9 0.4 0.9 0.15 0.1
SMD1206R050SF 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R050SF13.2V 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R050SF16V 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R050SF30V 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R075SF 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R075SF16V 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R075SF30V 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R100SF 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R100SF16V 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R100SF24V 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R110SF 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R110SF16v 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R110SF24v 3 3.6 1.5 1.9 0.35 0.8 0.15 0.1
SMD1206R150SF 3 3.6 1.5 1.9 0.5 1 0.15 0.1
SMD1206R150SF13.2V 3 3.6 1.5 1.9 1 1.6 0.15 0.1
SMD1206R200SF 3 3.6 1.5 1.9 0.7 1.3 0.15 0.1
SMD1206R200SF12V 3 3.6 1.5 1.9 1 1.6 0.15 0.1
SMD1206R260SF 3 3.6 1.5 1.9 1 1.6 0.15 0.1
SMD1206R300SF 3 3.6 1.5 1.9 1 1.6 0.15 0.1
SMD1206R350SF 3 3.6 1.5 1.9 1 1.6 0.15 0.1

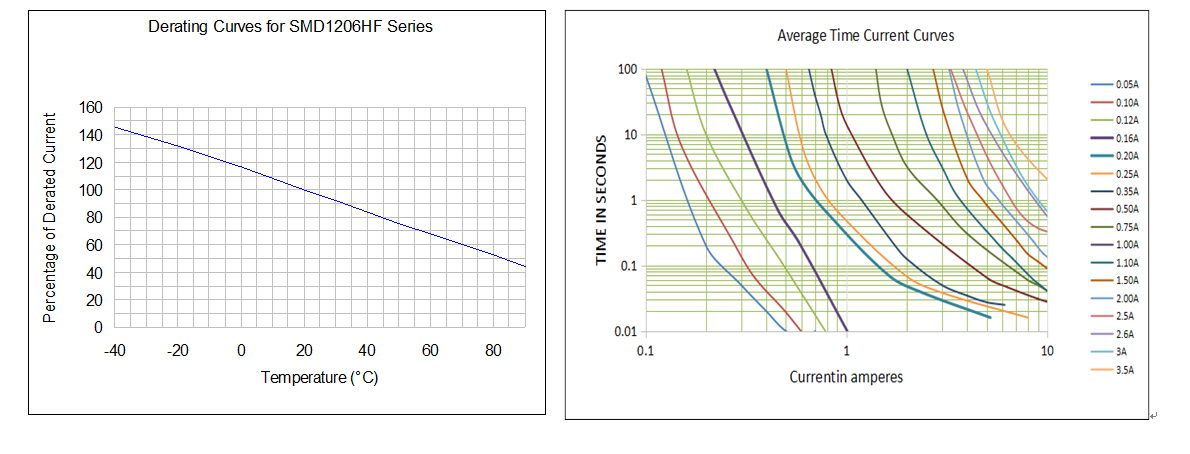

典型温度折减及动作时间曲线图(25
°C):

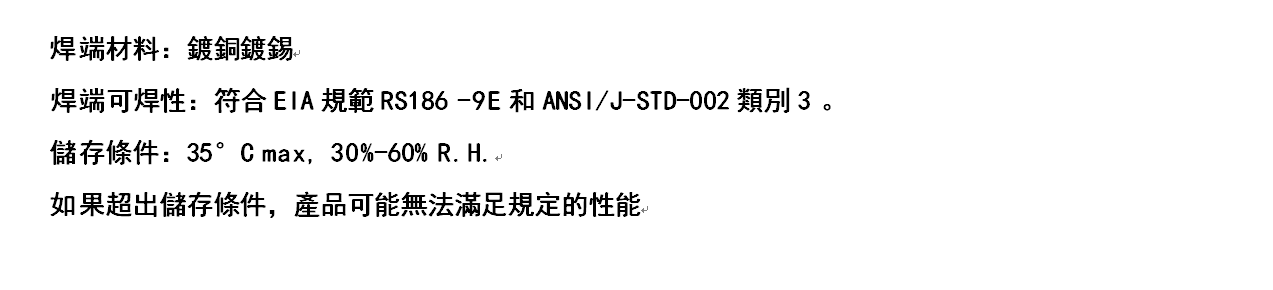

焊接及储存条件:
