电气特性（25℃）：

型  号	IH	IT	Umax	Imax	Pdtyp	Max.Time-to-trip		Rmin	Rmax	R1max
	(A)	(A)	(Vac)	(A)	(W)	(A)	(S)	(Ω)	(Ω)	(Ω)
GR265-020	0.02	0.04	265	1.0	0.6	0.10	8.0	60.0	150.0	200.0
GR265-030	0.03	0.06	265	1.0	0.6	0.15	5.0	35.0	90.0	120.0
GR265-040	0.04	0.08	265	1.0	0.7	0.20	6.0	25.0	65.0	90.0
GR265-050	0.05	0.10	265	1.0	0.7	0.25	5.0	22.0	55.0	75.0
GR265-060	0.06	0.12	265	1.2	0.8	0.30	5.0	18.0	45.0	60.0
GR265-080	0.08	0.16	265	1.2	0.8	0.40	5.0	11.0	22.0	33.0
GR265-120C	0.12	0.24	265	1.2	1.0	0.60	5.0	6.0	12.0	16.0
GR265-120S	0.12	0.24	265	1.2	1.0	0.60	5.0	6.0	12.0	16.0
GR265-160	0.16	0.32	265	2.0	1.4	0.80	15.0	3.5	7.8	10.4
GR265-200C	0.20	0.40	265	3.0	1.5	1.00	9.0	3.0	6.5	8.0
GR265-200S	0.20	0.40	265	3.0	1.5	1.00	9.0	3.0	6.5	8.0
GR265-250	0.25	0.50	265	3.5	1.5	1.25	7.0	2.2	5.0	6.0
GR265-300	0.30	0.60	265	4.5	1.7	1.50	8.0	1.8	4.0	4.8
GR265-330	0.33	0.66	265	4.5	1.7	1.65	8.0	1.6	3.6	4.3
GR265-400	0.40	0.80	265	5.5	2.0	2.00	9.0	1.35	3.00	3.6
GR265-500	0.50	1.0	265	6.5	2.5	2.50	10.0	0.90	2.00	2.4
GR265-550	0.55	1.1	265	7.0	2.5	2.75	9.0	0.80	1.65	2.0
GR265-600	0.60	1.2	265	6.0	2.5	3.00	8.0	0.75	1.50	1.8
GR265-650	0.65	1.3	265	6.5	2.6	3.25	12.0	0.65	1.30	1.6
GR265-750	0.75	1.5	265	7.5	2.6	3.75	18.0	0.55	1.10	1.3
GR265-800	0.80	1.6	265	8.0	2.7	4.00	18.0	0.50	1.00	1.2
GR265-900	0.90	1.8	265	9.0	2.8	4.50	18.0	0.45	0.90	1.1
GR265-1000C	1.00	2.0	265	10.0	2.9	5.00	21.0	0.37	0.75	0.90
GR265-1000S	1.00	2.0	265	10.0	2.9	5.00	21.0	0.37	0.75	0.90
GR265-1100	1.10	2.2	265	10.0	3.1	5.50	21.0	0.33	0.66	0.80
GR265-1250C	1.25	2.5	265	10.0	3.3	6.25	23.0	0.27	0.55	0.66
GR265-1250S	1.25	2.5	265	10.0	3.3	6.25	23.0	0.27	0.55	0.66
GR265-1350	1.35	2.7	265	10.0	3.5	6.75	23.0	0.25	0.50	0.60
GR265-1600	1.60	3.2	265	10.0	3.9	8.00	23.0	0.20	0.40	0.48
GR265-1850	1.85	3.7	265	10.0	4.3	9.25	23.0	0.165	0.33	0.40
GR265-2000	2.00	4.0	265	10.0	4.5	10.0	28.0	0.135	0.27	0.33

IH: 保持电流：元件在25℃环境温度、静止空气下的最大工作电流。

IT: 动作电流：元件在25℃环境温度、静止空气下的启动保护的最小电流。

I Max: 元件在额定电压下能承受的最大故障电流。

UMax: 元件能承受的最大工作电压。

RMin: 元件在25℃环境温度、静止空气下的未动作之前的最小电阻。

RMax: 元件在25℃环境温度、静止空气下的未动作之前的最大电阻。

R1Max: 元件在25℃环境温度、静止空气下的保护一次并恢复一小时后的最大电阻或焊接一次并静置一小时后的最大电阻。

PDTYP: 元件在25℃环境温度时保护后的损耗功率。

外形尺寸（mm）：

型  号	A	B	C	D	线径     （mm)	图形	包装     （只/袋）
GR265-020	6.0	8.7	5.1±0.5	4.6	0.5	F5	1000
GR265-030	6.0	8.7	5.1±0.5	4.6	0.5	F5	1000
GR265-040	6.0	9.3	5.1±0.5	4.6	0.5	F5	1000
GR265-050	6.0	9.3	5.1±0.5	4.6	0.5	F5	1000
GR265-060	6.0	10.0	5.1±0.5	4.6	0.6	F5	1000
GR265-080	6.0	10.0	5.1±0.5	4.6	0.6	F5	1000
GR265-120C	7.2	11.2	5.1±0.5	4.6	0.6	F5	1000
GR265-120S	6.5	10.5	5.1±0.5	4.6	0.6	F6	1000
GR265-160	9.3	12.8	5.1±0.5	4.6	0.6	F5	1000
GR265-200C	10.0	13.5	5.1±0.5	4.6	0.6	F5	1000
GR265-200S	9.3	12.8	5.1±0.5	4.6	0.6	F6	1000
GR265-250	9.3	12.8	5.1±0.5	4.6	0.6	F6	1000
GR265-300	9.3	14.5	5.1±0.5	4.6	0.6	F6	1000
GR265-330	9.3	14.5	5.1±0.5	4.6	0.6	F6	1000
GR265-400	10.5	16.5	5.1±0.5	4.6	0.8	F4	1000
GR265-500	11.8	17.5	5.1±0.5	4.6	0.8	F4	500
GR265-550	11.8	17.5	5.1±0.5	4.6	0.8	F4	500
GR265-600	11.8	17.5	5.1±0.5	4.6	0.8	F4	500
GR265-650	14.0	18.8	5.1±0.5	4.6	0.8	F4	500
GR265-750	14.5	22.2	5.1±0.5	4.6	0.8	F4	500
GR265-800	14.5	22.2	5.1±0.5	4.6	0.8	F4	500
GR265-900	16.5	24.5	10.2±0.5	4.6	0.8	F4	200
GR265-1000C	21.1	25.1	10.2±0.6	4.6	0.8	F2	200
GR265-1000S	19.0	25.5	10.2±0.7	4.6	0.8	F4	200
GR265-1100	19.0	25.5	10.2±0.8	4.6	0.8	F4	200
GR265-1250C	24.2	28.2	10.2±0.9	4.6	0.8	F2	200
GR265-1250S	19.0	29.0	10.2±0.10	4.6	0.8	F4	200
GR265-1350	19.0	29.0	10.2±0.11	4.6	0.8	F4	200
GR265-1600	21.5	29.0	10.2±0.12	4.6	0.8	F4	200
GR265-1850	25.0	29.0	10.2±0.13	4.6	0.8	F4	100
GR265-2000	25.0	33.5	10.2±0.14	4.6	0.8	F4	100

典型动作时间曲线图（25℃）：

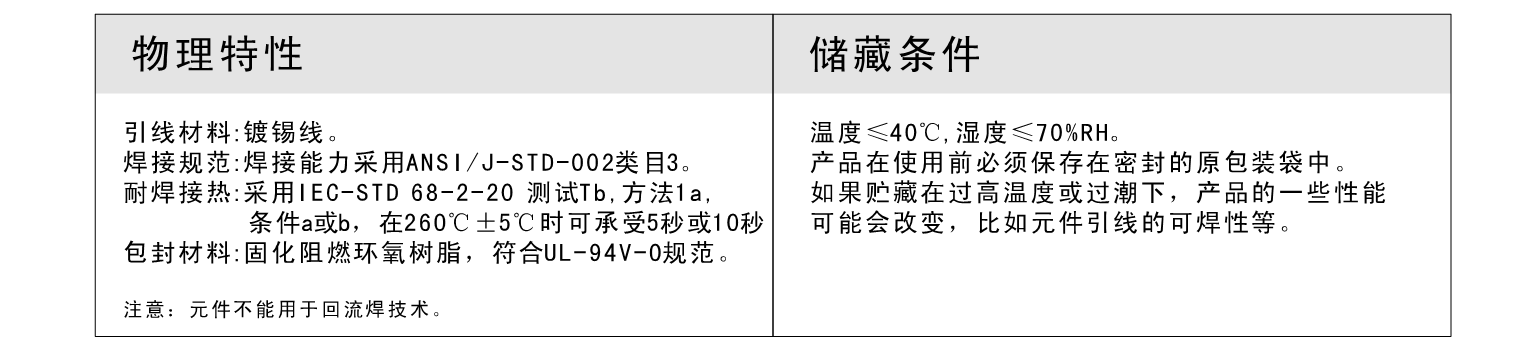

物理特性：
