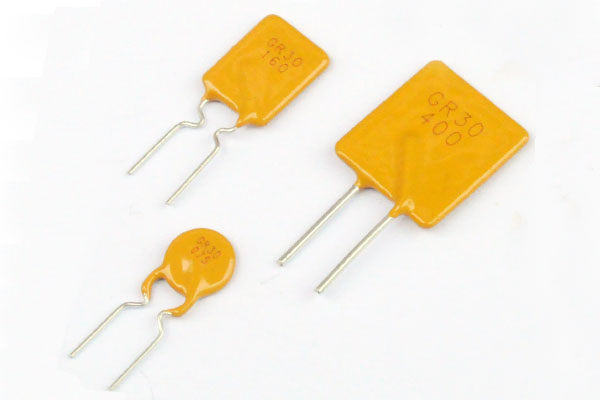

GR30V系列（DC）（0.4A~9.0A）
运用范围：广泛应用于各种电子设备
产品特性：低内阻、高的工作电流、径向引线式封装产品
适用于30VDC以下电路保护
工作电流：0.4A~9.0A
最大工作电压：130VDC
工作温度范围：-40℃ to 85℃
无铅、无卤环保产品，符合RoHS标准和REACH标准
安规认证：UL、CUL、TUV
产品规格书
电气特性（25℃）：
外形尺寸（mm）：
典型动作时间图：
物理特性：
| 型 号 | IH | IT | Umax | Imax | Pdtyp | Max.Time-to-trip | Rmin | Rmax | R1max | |
| (A) | (A) | (Vdc) | (A) | (W) | (A) | (S) | (mΩ) | (mΩ) | (mΩ) | |
| GR30-040 | 0.40 | 0.80 | 30 | 40 | 0.45 | 2.00 | 3.10 | 360.00 | 800.00 | 1200.00 |
| GR30-050 | 0.50 | 1.00 | 30 | 40 | 0.50 | 2.50 | 3.80 | 270.00 | 600.00 | 900.00 |
| GR30-065 | 0.65 | 1.30 | 30 | 40 | 0.50 | 3.25 | 4.50 | 160.00 | 360.00 | 540.00 |
| GR30-075 | 0.75 | 1.50 | 30 | 40 | 0.55 | 3.75 | 5.20 | 135.00 | 300.00 | 450.00 |
| GR30-090 | 0.90 | 1.80 | 30 | 40 | 0.60 | 4.50 | 5.90 | 110.00 | 220.00 | 330.00 |
| GR30-110 | 1.10 | 2.20 | 30 | 40 | 0.70 | 5.50 | 6.60 | 85.00 | 170.00 | 230.00 |
| GR30-135 | 1.35 | 2.70 | 30 | 40 | 0.80 | 6.75 | 7.30 | 65.00 | 130.00 | 165.00 |
| GR30-160 | 1.60 | 3.20 | 30 | 40 | 0.90 | 8.00 | 8.00 | 55.00 | 110.00 | 140.00 |
| GR30-185 | 1.85 | 3.70 | 30 | 40 | 1.00 | 9.25 | 8.70 | 45.00 | 90.00 | 115.00 |
| GR30-250 | 2.50 | 5.00 | 30 | 40 | 1.20 | 12.50 | 10.30 | 35.00 | 70.00 | 90.00 |
| GR30-300 | 3.00 | 6.00 | 30 | 100 | 2.00 | 15.00 | 10.80 | 30.00 | 60.00 | 80.00 |
| GR30-400 | 4.00 | 8.00 | 30 | 100 | 2.50 | 20.00 | 12.70 | 20.00 | 40.00 | 50.00 |
| GR30-500 | 5.00 | 10.00 | 30 | 100 | 3.00 | 25.00 | 14.50 | 15.00 | 30.00 | 40.00 |
| GR30-600 | 6.00 | 12.00 | 30 | 100 | 3.50 | 30.00 | 16.00 | 12.00 | 24.00 | 30.00 |
| GR30-700 | 7.00 | 14.00 | 30 | 100 | 3.80 | 35.00 | 17.50 | 10.00 | 20.00 | 25.00 |
| GR30-800 | 8.00 | 16.00 | 30 | 100 | 4.00 | 40.00 | 18.80 | 8.50 | 17.00 | 22.00 |
| GR30-900 | 9.00 | 18.00 | 30 | 100 | 4.20 | 45.00 | 20.00 | 7.00 | 14.00 | 18.00 |
IH: 保持电流：元件在25℃环境温度、静止空气下的最大工作电流。
IT: 动作电流：元件在25℃环境温度、静止空气下的启动保护的最小电流。
I Max: 元件在额定电压下能承受的最大故障电流。
UMax: 元件能承受的最大工作电压。
RMin: 元件在25℃环境温度、静止空气下的未动作之前的最小电阻。
RMax: 元件在25℃环境温度、静止空气下的未动作之前的最大电阻。
R1Max: 元件在25℃环境温度、静止空气下的保护一次并恢复一小时后的最大电阻或焊接一次并静置一小时后的最大电阻。
PDTYP: 元件在25℃环境温度时保护后的损耗功率。外形尺寸（mm）：
| 型号 | A | B | C | D | 线径 | 图形 | 包装 |
| GR30-040 | 6.00 | 11.30 | 5.1±0.5 | 3.00 | 0.50 | F1 | 1000 |
| GR30-050 | 6.00 | 12.00 | 5.1±0.5 | 3.00 | 0.50 | F1 | 1000 |
| GR30-065 | 7.00 | 12.00 | 5.1±0.5 | 3.00 | 0.50 | F1 | 1000 |
| GR30-075 | 7.20 | 12.20 | 5.1±0.5 | 3.00 | 0.50 | F1 | 1000 |
| GR30-090 | 7.00 | 12.00 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-110 | 6.50 | 14.50 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-135 | 8.80 | 13.80 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-160 | 8.80 | 15.50 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-185 | 10.00 | 16.00 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-250 | 11.30 | 18.50 | 5.1±0.5 | 3.00 | 0.50 | F3 | 1000 |
| GR30-300 | 11.30 | 17.00 | 5.1±0.5 | 3.00 | 0.80 | F4 | 1000 |
| GR30-400 | 13.50 | 17.80 | 5.1±0.5 | 3.00 | 0.80 | F4 | 500 |
| GR30-500 | 14.50 | 23.50 | 10.2±0.5 | 3.00 | 0.80 | F4 | 500 |
| GR30-600 | 16.00 | 23.50 | 10.2±0.5 | 3.00 | 0.80 | F4 | 500 |
| GR30-700 | 18.50 | 24.50 | 10.2±0.5 | 3.00 | 0.80 | F4 | 200 |
| GR30-800 | 21.00 | 28.00 | 10.2±0.5 | 3.00 | 0.80 | F4 | 200 |
| GR30-900 | 24.50 | 28.00 | 10.2±0.5 | 3.00 | 0.80 | F4 | 200 |
典型动作时间图：
物理特性：
